Динамическое зондирование – это метод геотехнических исследований, который выполняет наша компания с целью определить характеристики грунта на определенной глубине путем погружения в него специального зонда, забиваемого молотом постоянного веса, падающим с постоянной высоты.
ГОСТ 19912-2012 — «Грунты. Методы полевых испытаний статическим и динамическим зондированием».
Этот стандарт распространяется на дисперсные природные, техногенные и мерзлые грунты, состав и состояние которых позволяют проводить непрерывное внедрение зонда. Он устанавливает методы полевых испытаний зондированием при исследовании грунтов для проектирования и строительства.

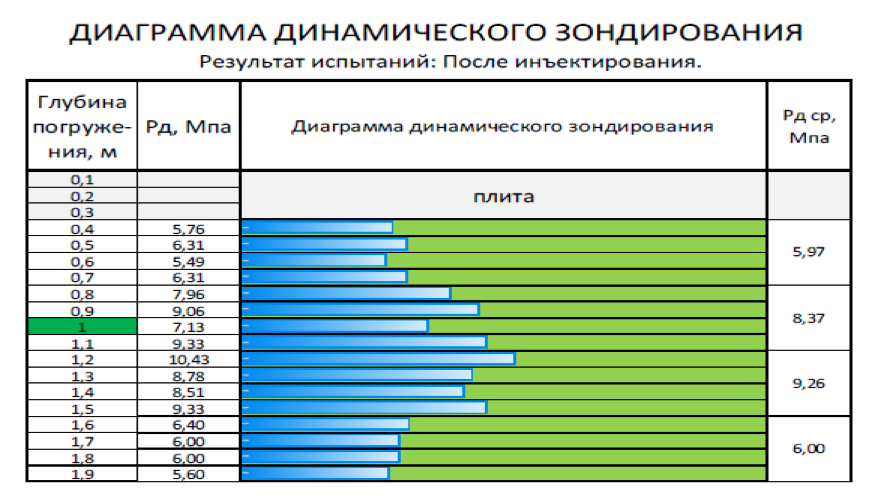

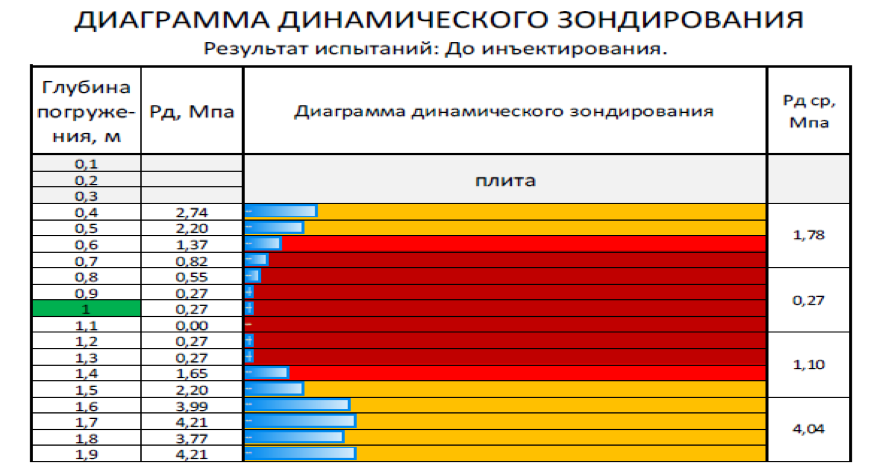

Полученные результаты обрабатываются в соответствии с ГОСТ 19912-2012 «МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ. ГРУНТЫ. Методы полевых испытаний статическим и динамическим зондированием» и на их основании строятся диаграммы ДЗ с определением фактических физико-механических характеристик грунтов основания фундаментов, на основании которых принимается решение о необходимости, зонах и объемах усиления грунтового основания фундамента.
Полученные результаты обрабатываются в соответствии с ГОСТ 19912-2012 «МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ. ГРУНТЫ. Методы полевых испытаний статическим и динамическим зондированием» и на их основании строятся диаграммы ДЗ с определением фактических физико-механических характеристик грунтов основания фундаментов, на основании которых принимается решение о необходимости, зонах и объемах усиления грунтового основания фундамента.
Принцип действия

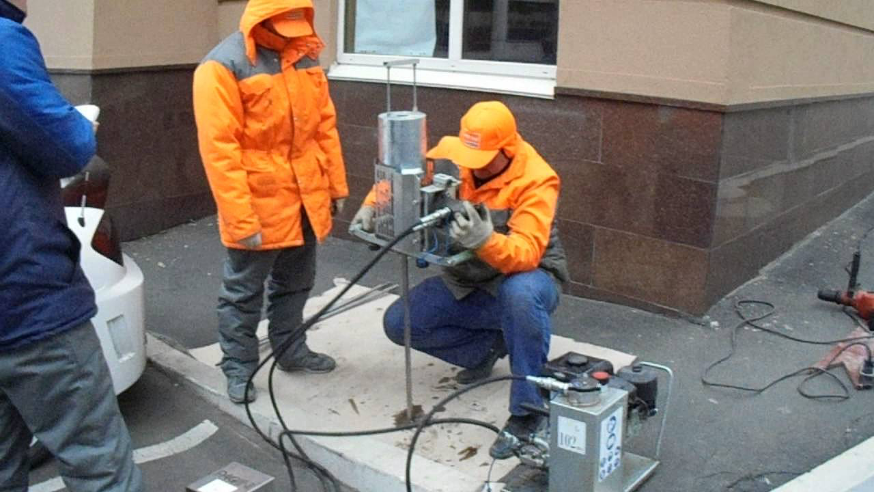

Зонд динамически погружается в грунт с помощью молота, который ударяет по специальной штанге, передающей импульс зонду. По количеству циклов воздействия ударной нагрузки при прохождении конусом слоя толщиной 100 мм определяется условное динамическое сопротивление грунтов Рд и при необходимости рассчитывается модуль деформации, угол внутреннего трения и нормативное сопротивление грунта. Такие измерения необходимы для выбора способов усиления грунтов, включая усиление грунта методом инъектирования или другие технологии.
Параметры, которые измеряются во время динамического зондирования:
- Ударное число N: Количество ударов молота, необходимых для погружения зонда на определенную глубину. Чем больше ударное число, тем плотнее и прочнее грунт.
- Глубина погружения: Глубина, на которую погружается зонд.
- Отказ зонда: Происходит, когда зонд не может быть погружен дальше из-за плотности грунта.
- Скорость погружения: Скорость, с которой зонд погружается в грунт.
Преимущества динамического зондирования:
- Быстрота и экономичность: Процесс исследования относительно быстрый и не требует сложной подготовки.
- Мобильность: Используемое оборудование компактное и мобильное, что позволяет проводить исследования в труднодоступных местах, в том числе и внутри помещений.
- Неразрушающий метод: Не наносит существенного вреда грунту, что позволяет использовать метод повторно на одном и том же участке.
- Определение несущей способности: Метод позволяет определить несущую способность грунтов, что важно для усиления грунтов основания фундаментов методом цементации или других подходов.
- Оценка плотности и однородности: Позволяет оценить плотность и однородность грунта, что дает информацию о его устойчивости и пригодности для последующих мероприятий, таких как усиление грунтов основания или силикатизация и смолизация грунтов.
Применение:
Динамическое зондирование широко используется для решения различных задач в геотехнике:
- Проектирование фундаментов: Определение несущей способности грунта и разработка технологий усиления несущей способности грунтов.
- Строительство дорог и мостов: Оценка устойчивости и прочности грунта для планирования дорожного основания.
- Укрепление склонов и берегов: Оценка устойчивости грунта для проведения работ по укреплению.
- Гидротехническое строительство: Оценка свойств грунтов для проектирования дамб, плотин и других гидротехнических сооружений.
Типы динамических зондов:
Существуют различные типы динамических зондов, которые отличаются своим устройством, диаметром и конструкцией.
Связанные технологии:
Включение методов таких как усиление фундамента грунтов, усиление фундамента инъектированием или использование сметы усиления фундаментов позволяет решать сложные задачи реконструкции.
Заключение:
Динамическое зондирование является одним из наиболее распространенных и эффективных методов усиления грунтов основания здания, предоставляющим ценную информацию о свойствах грунта. Оно помогает выбрать оптимальные методы усиления грунтов для предотвращения деформации и разрушения конструкций, будь то усиление слабых грунтов или применение инъецирования геополимерных смол.
